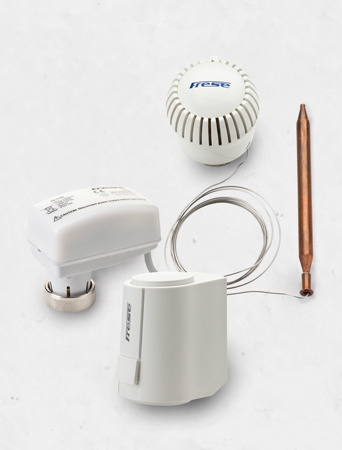

Zum BildarchivStetige DC 0-10 V, 3-Punkt-Regelung oder Auf/Zu-Kontrolle von OPTIMA Compact Kombiventilen in Heizungs-, Klima- und Kälteanlagen.
Direktmontage ohne Werkzeug mittels Überwurfmutter.
Auf Grund des kompakten Designs des Stellantriebs besonders geeignet für Installationen auf kleinstem Raum.
Der digitale Stellantrieb der LOGICA Digital, Energy-Series dient zur Optimierung des Energieverbrauchs in Heizungs-, Lüftungs- und Klimaanlagen (HLK).
In Verbindung mit einem OPTIMA Compact-Ventil bietet er eine intelligente Regelung und einen Einblick in die Hydronik.
Der Stellantrieb vereinfacht die Systemintegration, von der einfachen Installation über die direkte Kommunikation mit der Gebäudeleittechnik (GLT) bis hin zu den wählbaren Regelungsverfahren für unterschiedliche Anwendungen.
Integrierte Energiemanagementalgorithmen und -funktionen verringern die Systemintegrationszeit erheblich.
Proportionale, modulierende 0-10V-Steuerung der OPTIMA Compact Ventile in Heizungs-, Klima- und Kälteanlagen.
Der Stellantrieb kann von Hand und ohne spezielles Werkzeug auf das Ventil montiert werden.
Dank seines kompakten Designs ist der Stellantrieb besonders geeignet für Installationen bei eingeschränkten Platzverhältnissen.
0-10 V Feedback-signal für die Angabe der Spindelposition des dynamischen Kombiventils.
Thermostat mit einem M30-x-1,5-Anschluss, der für das OPTIMA Compact mit 2,5 mm Hub geeignet ist.
Der Thermostat ist einen selbstwirkenden Proportionalregler zur Temperaturregelung von Gebläsekonvektoren, Warmwasserspeichern und Wärmetauschern.
Der Fernfühler kann direkt ins Medium eingesetzt werden.
Als Alternativ kann eine Tauchhülse für den Fühler als Zubehör separat geliefert werden.
Dieser Modbus-Stellantrieb ist für den Einsatz mit den OPTIMA Compact-Ventilen in Heizungs-, Lüftungs- und Klimaanlagen konzipiert.
Der Stellantrieb kann von Hand und ohne spezielles Werkzeug auf das Ventil montiert werden.
Dank seines kompakten Designs ist der Stellantrieb besonders geeignet für Installationen bei eingeschränkten Platzverhältnissen.
Stellantrieb mit Federrückstellung, 0-10 V proportional oder 3-Punkt Regelung für OPTIMA Compact Ventile zur Anwendung Heiz-, Belüftungs- und Klimaanlagen.
Durch die selbstständige Hubregulierung sorgt der Stellantrieb für die volle modulierende Regelung des OPTIMA Compact Ventils.
Lieferbar für OPTIMA Compact Kombiventilen (DN40–DN125).
Frese OPTIMA Compact DN10-DN32
Male/Male (excl. modulating actuator)
1200C, PN25, DZR (Couplings for OPTIMA Compact on page 24)
Category Frese no. Dimension Stroke Maximum flow Price
DN l/h
G 53-1300 10 Low flow 2.5 30 - 200 22.40
G 53-1309 10 Low flow 5.0 65 - 370 22.40
G 53-1302 15 Low flow 2.5 30 - 200 25.70
G 53-1310 15 Low flow 5.0 65 - 370 25.70
G 53-1304 15 High flow 2.5 100 - 575 25.70
G 53-1312 20 High flow 2.5 100 - 575 29.90
G 53-1308 20 High flow 5.0 220 - 1330 29.90
G 53-1313 25 5.5 600 - 3600 41.80
G 53-1314 32 5.5 550 - 4000 47.10
Male/Male with 1” P/T plugs (excl. modulating actuator)
1200C, PN25, DZR (Couplings for OPTIMA Compact on page 24)
Category Frese no. Dimension Stroke Maximum flow Price
DN l/h
G 53-1320 10 Low flow 2.5 30 - 200 25.70
G 53-1329 10 Low flow 5.0 65 - 370 25.70
G 53-1322 15 Low flow 2.5 30 - 200 28.50
G 53-1330 15 Low flow 5.0 65 - 370 28.50
G 53-1324 15 High flow 2.5 100 - 575 28.50
G 53-1332 20 High flow 2.5 100 - 575 33.20
G 53-1328 20 High flow 5.0 220 - 1330 33.20
G 53-1333 25 5.5 600 - 3600 43.90
G 53-1334 32 5.5 550 - 4000 49.20
Female/Female (excl. modulating actuator)
1200C, PN25, DZR
Category Frese no. Dimension Stroke Maximum flow Price
DN l/h
G 53-1342 15 Low flow 2.5 30 - 200 27.10
G 53-1350 15 Low flow 5.0 65 - 370 27.10
G 53-1344 15 High flow 2.5 100 - 575 27.10
G 53-1352 20 High flow 2.5 100 - 575 31.70
G 53-1348 20 High flow 5.0 220 - 1330 31.70
G 53-1353 25 5.5 600 - 3600 42.60
G 53-1354 32 5.5 550 - 4000 47.60
Female/Female with 1” P/T plugs (excl. modulating actuator)
1200C, PN25, DZR
Category Frese no. Dimension Stroke Maximum flow Price
DN l/h
G 53-1362 15 Low flow 2.5 30 - 200 30.00
G 53-1370 15 Low flow 5.0 65 - 370 30.00
G 53-1364 15 High flow 2.5 100 - 575 30.00
G 53-1372 20 High flow 2.5 100 - 575 34.70
G 53-1368 20 High flow 5.0 220 - 1330 34.70
G 53-1373 25 5.5 600 - 3600 44.70
G 53-1374 32 5.5 550 - 4000 49.70
